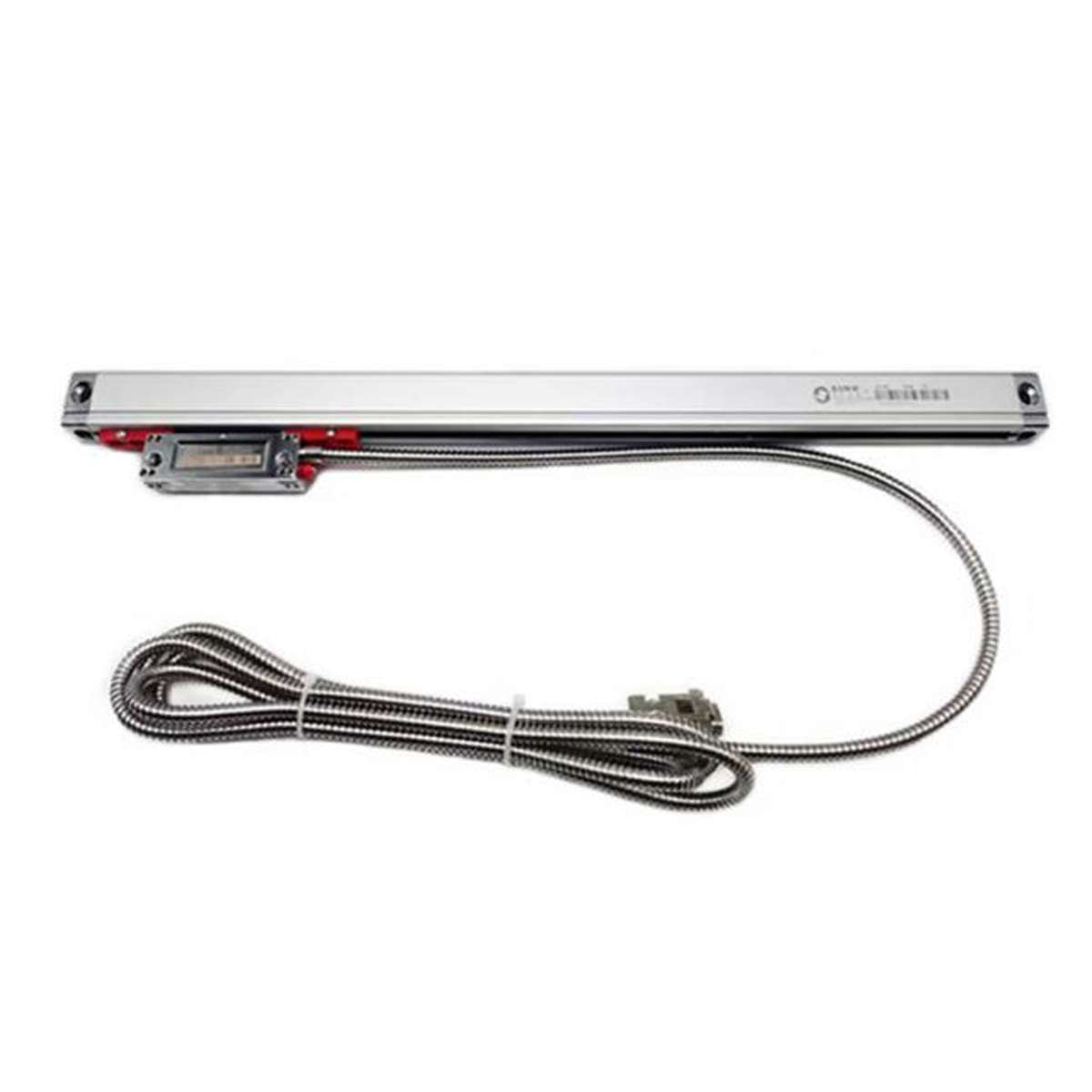

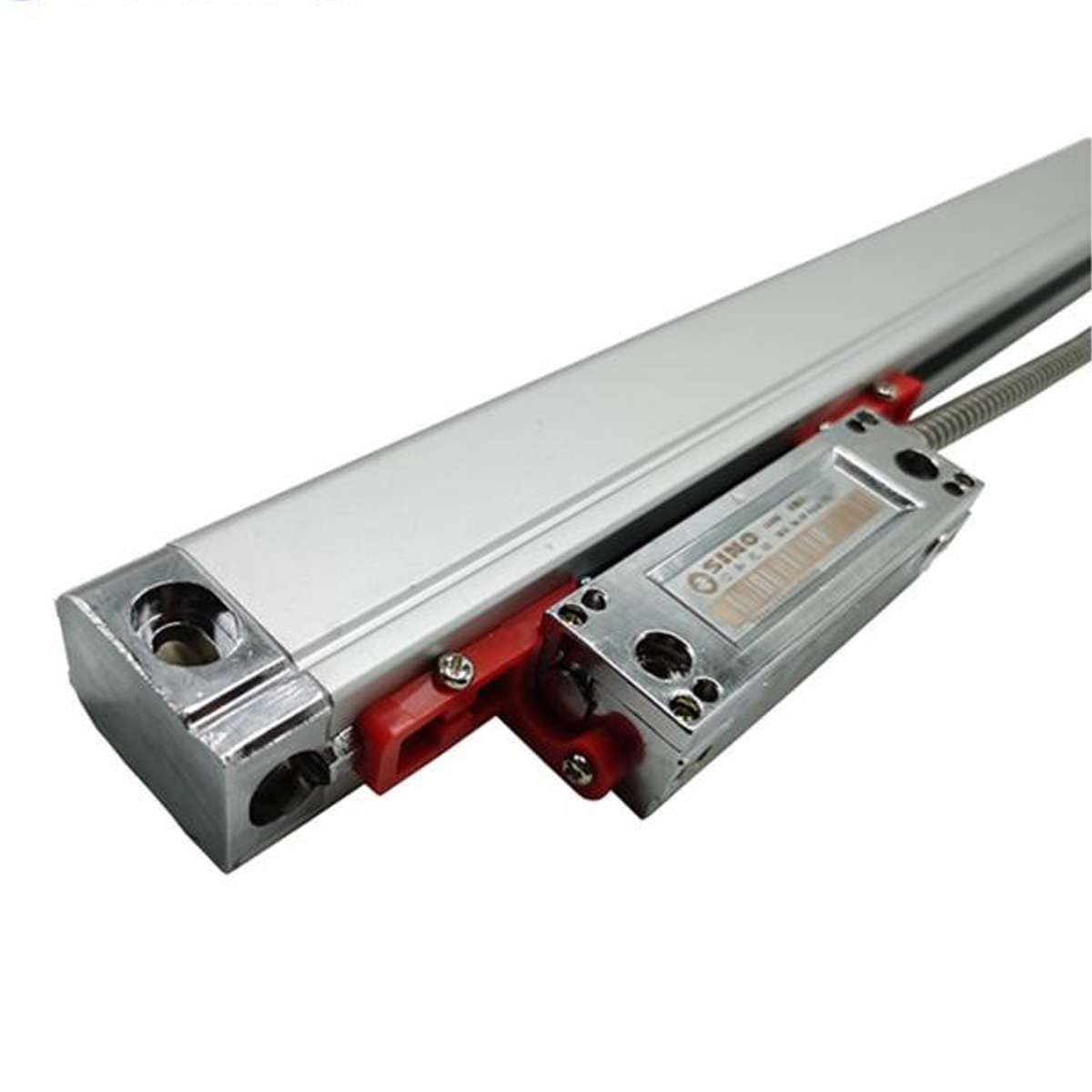

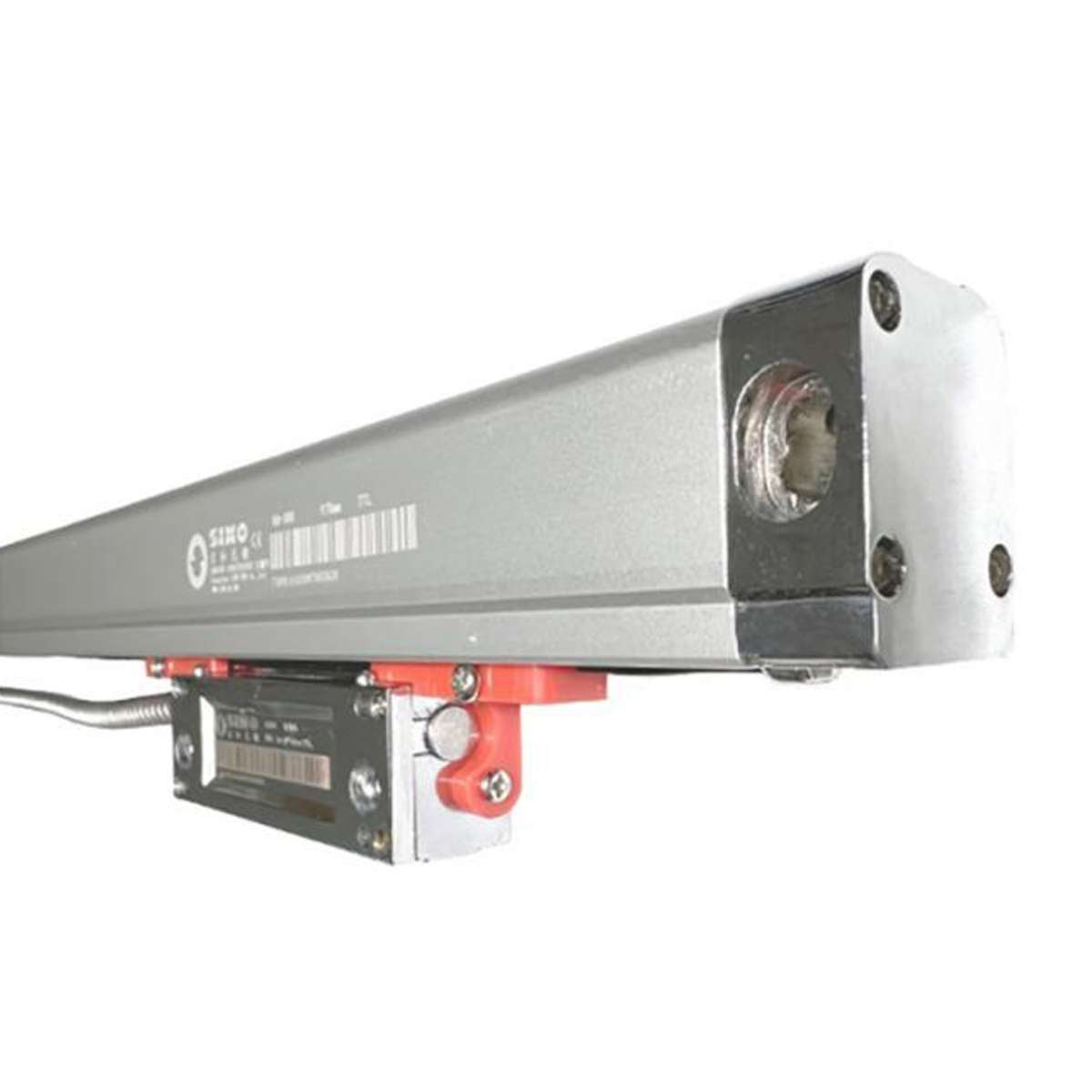

Riga ottica KA300 - 1um - SINO

CINO sistema di lettura lineare di vetro ottico di Digital del trasduttore di Dro del codificatore della scala KA300-470mm per la macchina del tornio del mulino

Il Ka è 300, KA 600, KA 500 e KA 200 per le applicazioni differenti;

È un'ottimizzazione generale del codificatore, l'estetica e l'intimità è indispensabile per l'utente medio;

70 - 1020 millimetri;

KA-300 è un tipo di codificatore con le ampie applicazioni. Caratterizza una struttura ottimale, un bell'aspetto e un'alta rigidità, capace di soddisfare le esigenze della maggior parte degli utenti generali della macchina. La lunghezza è 70~1020mm

I tecnici eseguono le riparazioni

1. Parametro tecnico

1,1 riportare in scala distanza: 0,02 millimetri (50lines /mm)

1,2 risoluzione: 5µm, 1µm, precisione 1,3 di 0.5µm: ±3µm, ±5µm, ±15µm/m (20±0.1℃)

1,4 campo di misura: 30~3000mm

1,5 velocità muoventesi: Codificatore ordinario ad alta velocità 60m/min del codificatore 120 m/min (essere personalizzato)

1,6 alimentazione elettrica: +5V±5%, 80mA

1,7 lunghezza di cavo: Norma 3m (lunghezza speciale disponibile secondo i bisogni dell'utente)

1,8 temperatura di lavoro: 0~45

Pacchetto incluso:
Righello lineare KA300 x 1pc
0.5/1/5 risoluzioni del μm disponibili.
Le lunghezze su misura del codificatore (L0) possono essere fornite secondo i bisogni degli utenti. (Lunghezza: 70-170mm)


L0: Efficace lunghezza di misurazione del codificatore L1: Dimensione del foro di montaggio del codificatore
L2: Dimensione globale del codificatore
